一般整備入庫事例27 坂道登らない

  • HOME
  • その他
  • 一般整備入庫事例27 坂道登らない

title

三菱 キャンター 平成14年式
坂道登らない
埼玉県児玉郡神川町在住S様

三点ダンプ

 三点ダンプ

この車は、三点ダンプと言って木材などを運ぶ車両です。

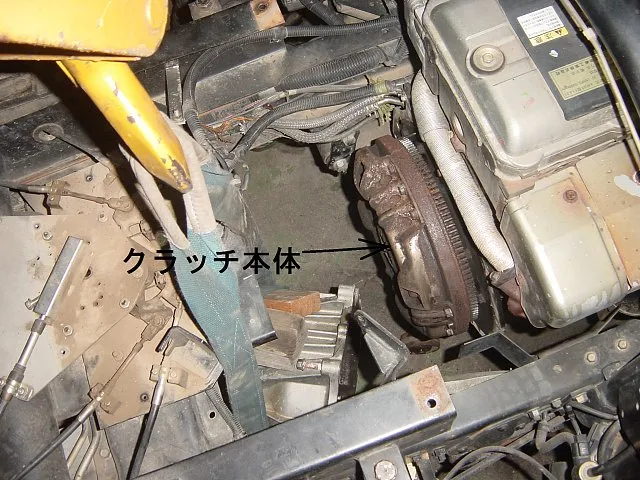

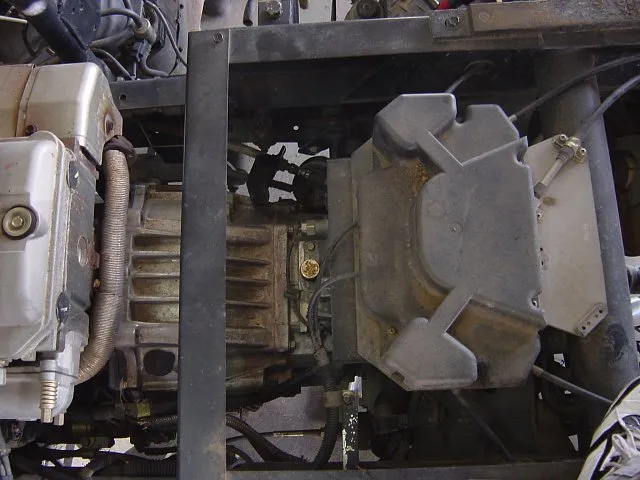

マニュアルトランスミッション

 マニュアルトランスミッション

この中にクラッチ本体が入っています。

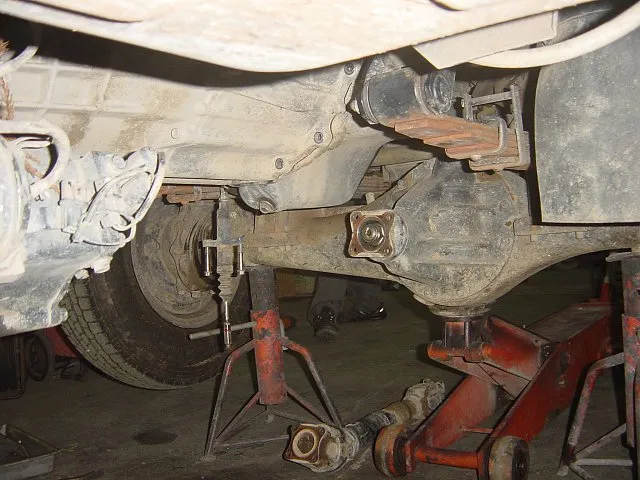

サービスホールの確保

 サービスホールの確保

前後プロペラシャフト、PTOドライブシャフト、マフラー、センターブレーキなどを外しトランスミッション脱着の作業性をあげます。

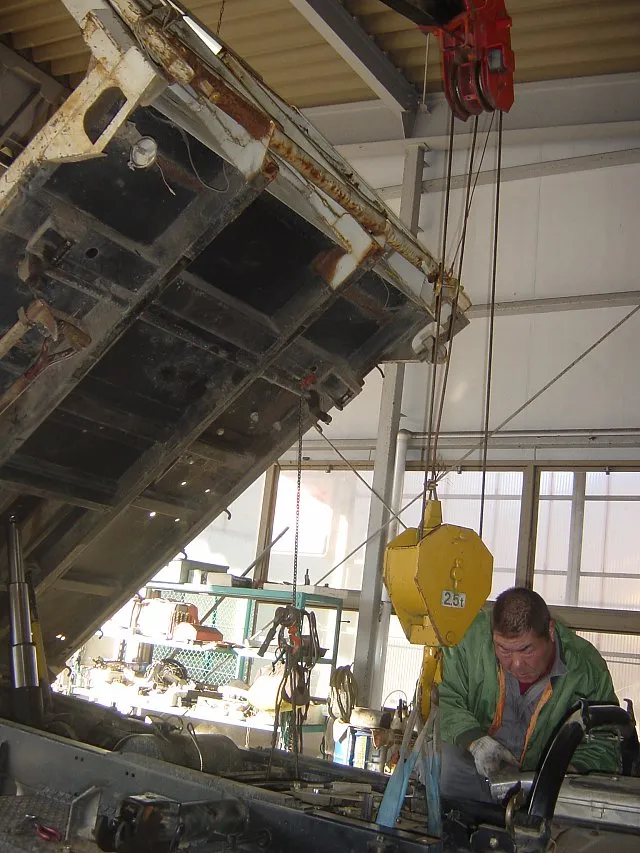

クレーンを使用

 クレーンを使用

三点ダンプのミッションはかなりの重量があります。クレーンを使います。

トランスミッション脱着

 トランスミッション脱着

トランスミッションについてる部品、ボルト、配線などを外しサービスホールを確保して、慎重にトランスミッション車両から外し浮かせた状態にします。

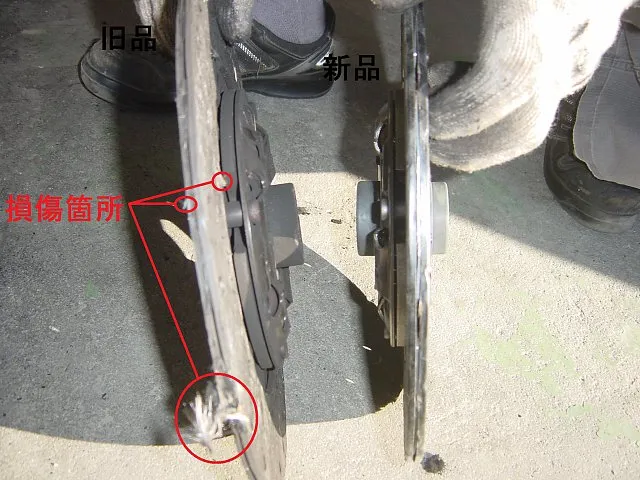

クラッチディスク写真1

 クラッチディスク写真1

かなり破損状態が酷くディスクがすり減って薄くなっているのが分かります。

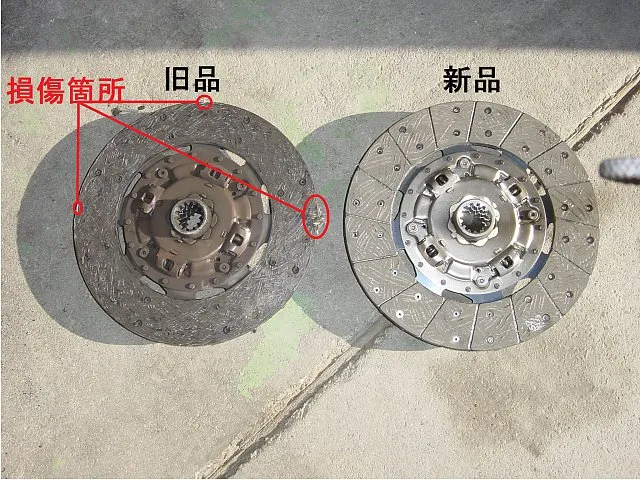

クラッチディスク写真2

 クラッチディスク写真2

エンジンからの動力を伝えるためにエンジンからフライホイール→クラッチカバー→ プレッシャープレート → クラッチディスク→ クラッチシャフト(トランスミッションインプットシャフト)」 → …【タイヤ】
のようにクラッチペダルを踏んだり離したりしながらプレッシャープレートとクラッチディスクの摩擦を利用して行っています。そのため、クラッチディスクは、摩耗します。半クラッチの多様や車両重量が重かったり、クラッチの接続が荒かったりするとより摩耗は早くなります。

クラッチディスク・クラッチカバー・レリーズベアリング

 クラッチディスク・クラッチカバー・レリーズベアリング

一般的な乗用車は、クラッチディスク、レリーズベアリングの交換で十分ですが、この車両のように酷使してものに関しては、クラッチカバーも交換します。
