ナビ取付け

title

ナビ取付け

オーディオ外し

 オーディオ外し

まず、インダッシュのナビを取り付けるためには、取付位置を確保しなければなりません。殆どの場合は、既存のオーディオとその周りのパネルを取外し配線の取り回し、そこにナビをはめ込みます。注意しなければならないのはインパネ周りを傷つけないようにインパネ周りにもマスキングテープを張り、専用工具にもマスキングテープをはり入念な準備をしてからオーディオ・パネルを剥がしていきます。

アンテナ取り付け

 アンテナ取り付け

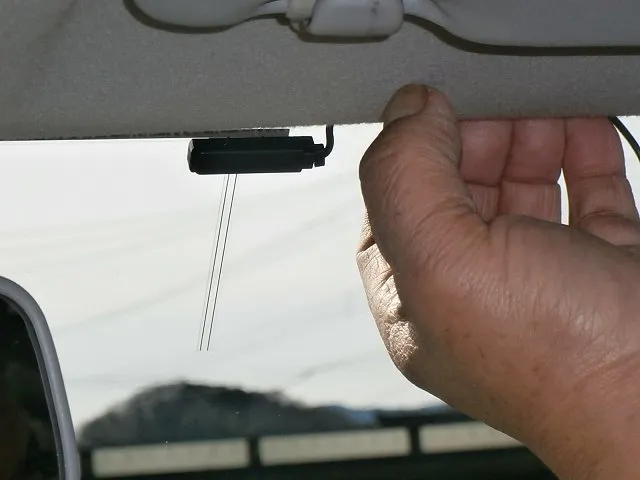

今のナビのTVアンテナは殆どフィルムアンテナになっております。4つのフィルムアンテナを付けるためなかなか大変で、それでも慎重に丁寧に貼っていきます。フィルムアンテナを上手くフロントガラスに貼りつけそこからアンテナケーブルを貼り付け走行中音が出ないようにする為、または、アンテナコードがなんらかの衝撃で出てこないようにする為、アンテナコードに消音剤(クッションシールのようなもの)を貼り付けルーフの内張り内にコードを入れていきます。

配線隠し

 配線隠し

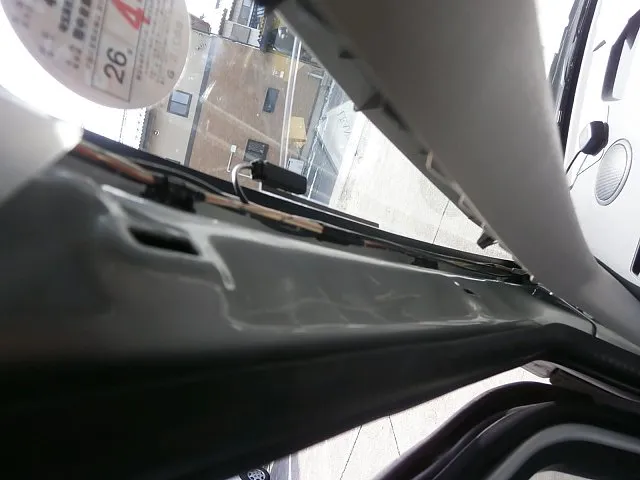

そして、フロントピラーを外しフィルムアンテナコードなどの配線を這わせ、インパネ最端からコンソールボックス裏側に配線を通し、ナビ取付位置裏側に配線をもってきます。その際に消音剤や両面テープ付きフックやタイラップなどを使い走行中の音やコードを固定し外から完全に隠します。

ナビはめ込み

 ナビはめ込み

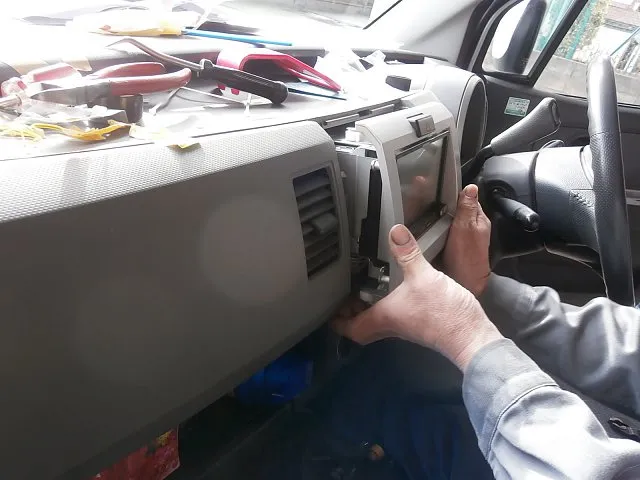

ナビに車両専用の取付パネル・配線キットをつけコネクター類を間違えることなくしっかりと付け、ナビを取付穴にはめ込みます。この際に注意しなければならないのが、配線の取り回しが上手くいかず、ナビ取付穴の中で配線があふれ出しているような状態になっているとナビ自体がはめ込めず強引に入れようとすれば、配線などを切ってしまったり、インパネを傷つけてしまったりするので、要注意です。

完成

 完成

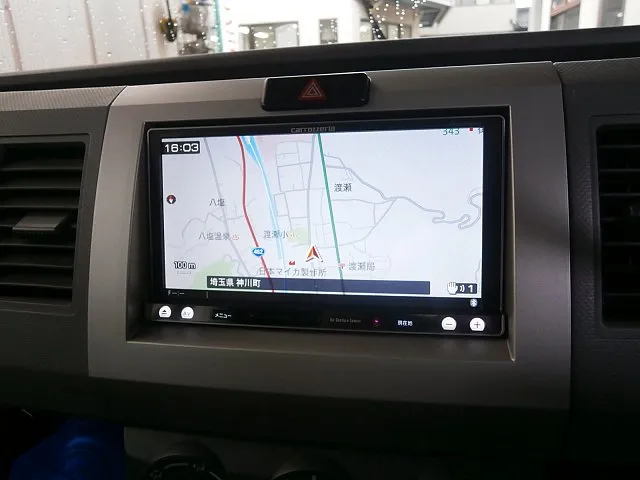

しっかりとナビが付いたら作動確認と走行テストでGPSがしっかりとはたらいているかを見て、インパネ周りを清掃・脱脂をして完成です。
